コンクリート瓦屋根三角取付システム
三脚システムはセメント屋根に適しており、主材料はアルミニウム合金です。軽量、丈夫な構造、リサイクル可能な素材が特徴です。同盛達 アルミニウム プロファイル アース ブラケットは工場であらかじめ取り付けられています。
設置中に、ブラケット システムを直接展開してトラック コンポーネントなどを取り付けることができます。現場での設置手順が少なくなり、設置効率が効果的に向上します。
- Lester
- 中国
- 平日14日
- 2MW/週
- AL6005-T5
- 10年
- 25年
- 情報
&注意; &注意;製品の詳細&注意;
製品説明
コンクリート瓦屋根三角取付システム技術は、シンプルで威厳のある外観、絶妙で安定した構造を採用しており、溶接なしで現場設置を実現でき、構造耐荷重特性を満たす高い信頼性を備えています。現実と組み合わせることで、マテリアルの使用を最適化します。ソーラーパネルとレールの部分設置はあらゆるタイプのソーラーパネルに適しており、設置と使用が簡単になり、現場での建設の効率が大幅に向上し、コストが節約されます。
&注意; &注意; &注意; 角度は、緯度と経度が異なるさまざまな国や地域での太陽電池モジュールの設置要件を満たすためのパーソナライズされたカスタマイズをサポートし、より良い照明角度を確保します。
技術パラメータ | |
| 最大風速 | 42m/秒 |
| 積雪荷重 | 1KN/平方メートル |
| スパン範囲 | 0.6～2.5m |
| システム設置角度のずれ | ±2° |
| 角度調整可能 | 10-15、15-30、30-60 |
| 設計基準 | &注意;として/NZS1170 ASCE 7-05 DIN1044 など |
パフォーマンスパラメータ&注意; | |
| 設置場所 | セメント平屋根 |
| 主原料 | AL6005-T5 |
| ファスナーの材質 | SUS304 |
| 適用コンポーネント | 額入り |
| 適用可能なレイアウト方法 | 縦型レイアウト |
| 保証期間 | 10年 |
&注意; &注意; インストール手順&注意; &注意;&注意;

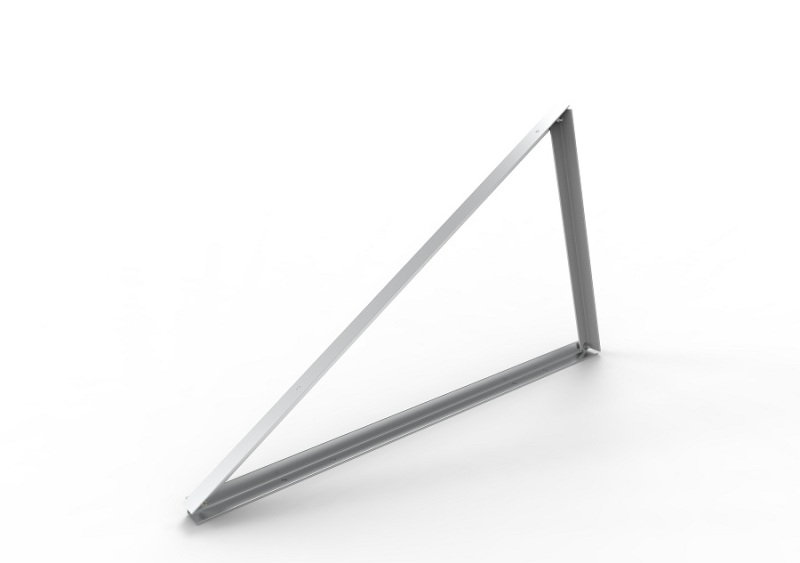

1.三脚を取り付ける
&注意; &注意; &注意; &注意; &注意; &注意; 三脚を埋め込みボルトでセメント基礎に取り付け、三脚のすべてのボルトをロックします。レールブラケットを三脚に取り付け、ブラケットのボルトを仮ロックします。

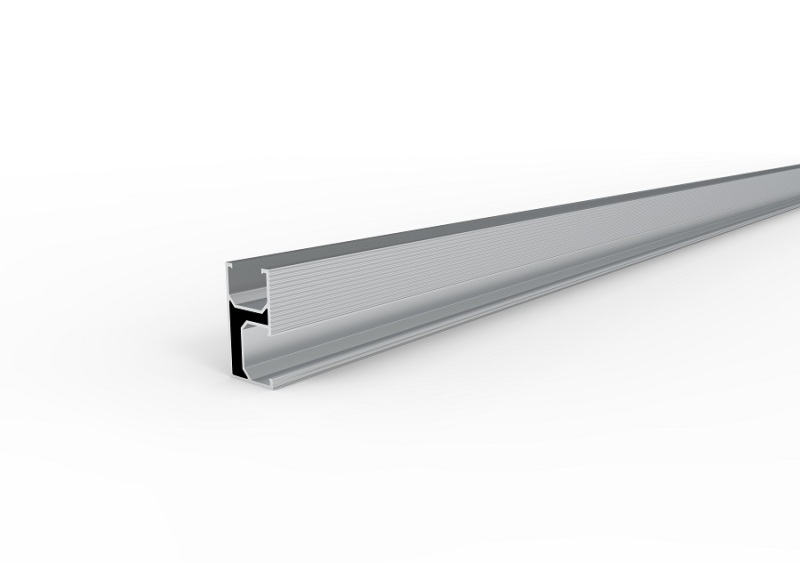

2. インストールトラック
&注意; &注意; &注意; &注意; &注意; トラックをキャリア プレート上のクリップに合わせて、クリップに沿ってトラックを内側にスライドさせます。距離寸法調整後はトラックをロックし、ブラケットを固定しているボルトを締め付けてください。
3. コンポーネントのインストール

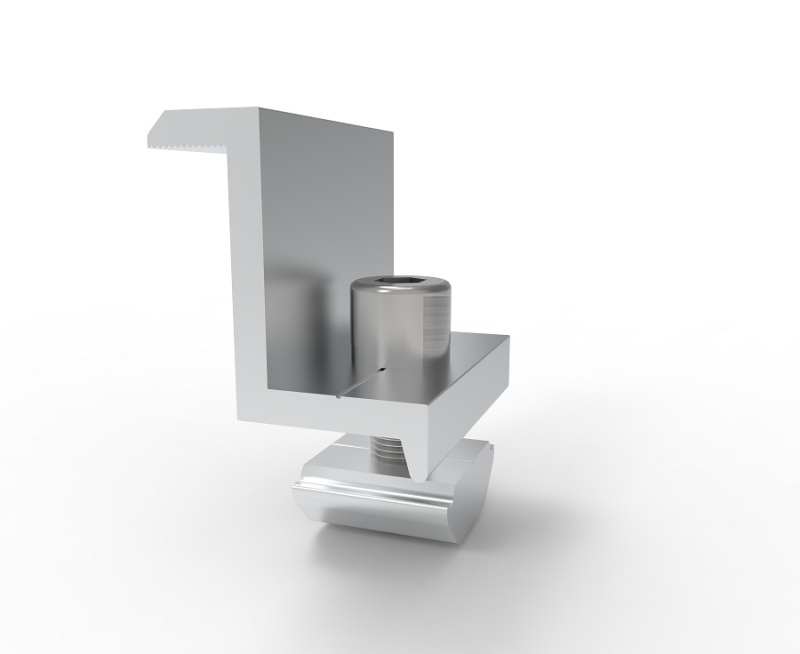

&注意; &注意; &注意; &注意; &注意; &注意;アセンブリをトラック上に平らに置き、寸法を調整し、側圧ブロックと中圧ブロックでアセンブリを固定します。

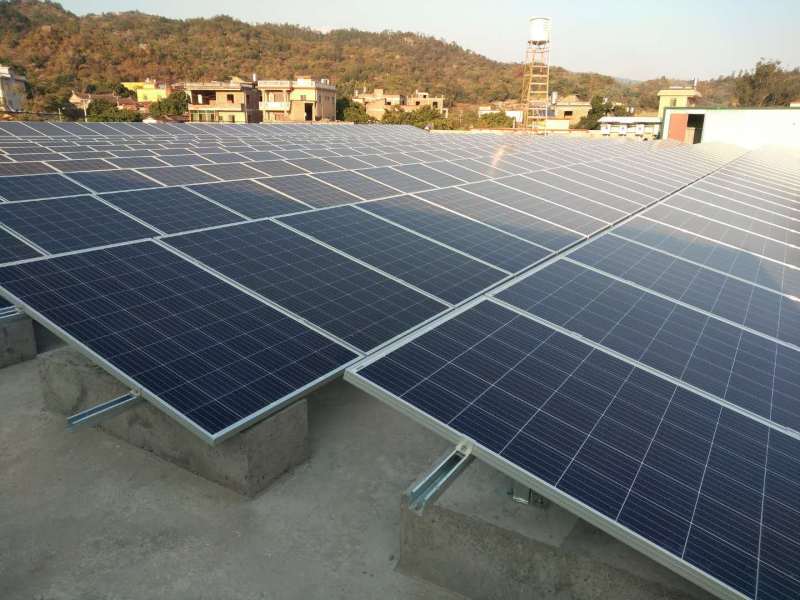

&注意; &注意; プロジェクトケース&注意; &注意;
